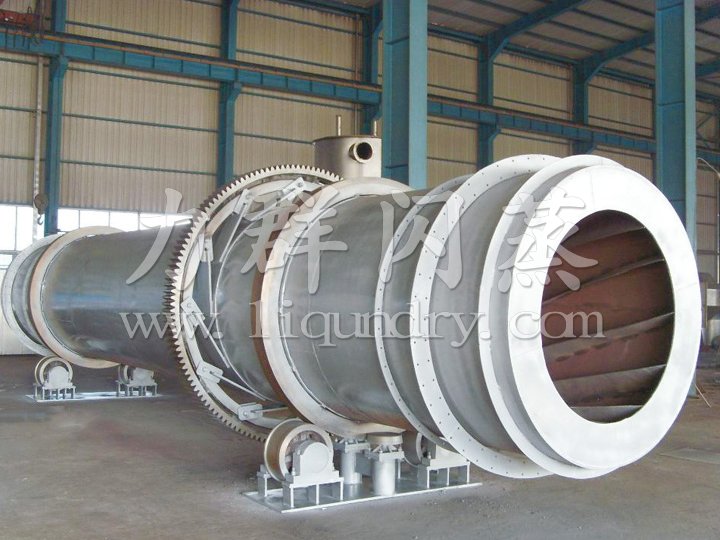

HZG系列回轉滾筒干燥機

產品概述：HZG回轉滾筒干燥機是主體略帶傾斜并能在一定范圍內可調轉速的圓筒體，濕物料由加料機送入圓筒內，在內筒均布的抄板器翻動下，物料在干燥器內均勻分布與分散并與通過筒內的熱風(并流或逆流)充分接觸，加快了干燥傳熱，傳質。從而達到干燥的目的。該設備可選用多種形式抄板來適應…

: 優化方案設計

: 零配件保障

: 設備升級改造

: 操作培訓服務

: 來料試驗服務

24小時服務熱線：13806129793: 在線咨詢

詳細介紹

產品詳情圖片集錦

工作原理
濕物料從干燥機一端投入后,在內筒均布的抄板器翻動下，物料在干燥器內均勻分布與分散，并與并流（逆流）的熱空氣充分接觸，加快了干燥傳熱，傳至推動力。在干燥過程中，物料在帶有傾斜度的抄板和熱氣流的作用下，可調控地運動至干燥機另一段星形卸料閥排出成品。
適應物料
◎化工、礦山、冶金等行業大顆粒，比重大物料干燥，如：礦山、高爐礦渣、煤、金屬粉末、磷肥、硫銨。
◎對有特殊要求的粉末、顆粒狀物料的干燥，如:HP發泡劑、酒糟渣、輕質碳酸鈣、活性白土、磁粉、石墨、藥渣。
◎要求低溫干燥，且需大批量連續干燥的物料。
性能特點
◎轉筒干燥器機械化程度高，生產能力較大。
◎流體通過筒體阻力小，功能消耗低。
◎對物料特性的適應性比較強。
◎操作穩定，操作費用較低，產品干燥的均勻性好。

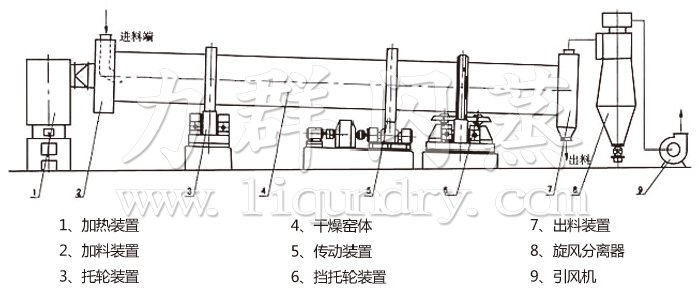

結構示意圖

回轉滾筒干燥機
技術規格

型號	直接加熱順流式	直接加熱順流式	直接加熱逆流式	直接加熱逆流式	復合加熱	復合加熱
物料種類	礦石	HP發泡劑	高爐礦渣	硫銨	磷肥	煤
處理量(kg/h)	1000	466	15000	20000	12000	5000
出含水量(%)	30	13	6	1.5	5	6.5
終含水量(%)	15	0.3	1	0.1	0.1	0.1
平均粒徑(mm)	6.5	0.05	4.7	0.5-1.7	0.5	5
物料堆積重度(kg/m³)	770	800	1890	1100	1500	750
熱風量(kg/h)	3900	5400	10750	9800	6500	16000
入口氣體溫度(^oC)	600	165	500	180	650	570
物料出口溫度(^oC)		42	100	70	80	75
加熱方式	煤氣	蒸氣式電加熱	重油	燃煤熱風爐	重油	重油
裝料系數		6.3	7	7.5	7.8	18
轉速(rpm)	4	4	3.5	3	4	2
傾斜度	0.04	0.005	0.03	0.05	0.05	0.043
抄板數目	12	24	12	22	內筒外面8 內筒外面16	6 12
干燥器直徑(m)	2.0	1.5	2	2.3	外筒2 內筒0.84	外筒2.4 內筒0.95
干燥器長度(m)	20	12	17	15	10	16
驅動功率(kw)	22	7.5	15	11	11	15

: 回轉滾筒干燥機

: 回轉滾筒干燥機
